管道内壁轮廓测量系统
简介

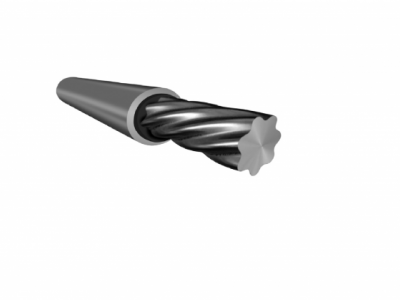

本套管道内壁轮廓测量系统是一种检测工具，它使用激光表面轮廓测量来提供高精度的横截面尺寸轮廓和难以触及的管状内部的测量，无论其几何形状或材料表面如何。它特别适合定子检查，设计用于测量长度达10英尺(3米)的规则和不规则尺寸半；使检查定子部分长可达20英尺(6米)。
产品特点
降低检验成本，提高可操作信息的质量
测量管道和油管
快速测量和确定弹性体或所有金属定子轮廓
在不到5秒的时间内，将测量结果与设计资料进行比较，以确定质量控制合规性或可用性
测量任何壁变形，精度为±0.002英寸。
为QA / QC管理人员改进关键钻机马达部件的质量控制, 易于学习和使用
显示功能
在几秒钟内，程序将测量结果以数值形式显示出来，并提供物理几何图形，同时还可以访问从探测器的中心轴获取的3,600个测量值中的任何一个的信息。
| 技术规格 | |
| 用途 | 渐进式腔体定子、管类、炮管膛孔(平滑孔) |
| 管长 | 距离入口点10英尺（3米）的深度 |
| 缸径 | 2.20英寸到8.6英寸 |
| 测量 | 大直径，小直径，侧面轮廓 |
| 精度(实测) | ±0.002”(0.05mm)(大直径/小直径)。弹性体/橡胶衬里定子 |
| 解析度 | 0.0005”(0.01mm) |
| 扫描数据点 | 每360°扫描高达3600个点半径测量 |
| 径向测量 | 量程1.0英寸(25毫米) |
| 扫描时间 | 测量范围5 ~ 10秒 |
| 数据管理 | 通过系统软件进行自动处理 |
